在現代住宅室內裝飾裝修工程中，CAD（計算機輔助設計）施工設計圖紙是連接設計構想與現場施工的關鍵橋梁。一套專業、精準的CAD圖紙不僅能清晰傳達設計意圖，更能有效指導施工、控制成本、確保質量。本文將系統闡述住宅室內裝飾裝修CAD施工設計圖紙的核心構成、繪制要點及其在工程實踐中的重要作用。
一、 住宅室內裝飾裝修CAD圖紙的核心構成
一套完整的家裝CAD施工圖集通常包含以下核心圖紙，它們共同構成了施工的“語言”和“藍圖”：
- 原始結構圖與墻體改造圖：
- 原始結構圖：基于開發商提供的建筑圖紙或現場實測，精確繪制房屋的原始墻體、梁柱、門窗洞口、管道井等結構尺寸與位置。這是所有設計的基準。
- 墻體改造圖：清晰標示需要拆除、新建或改造的墻體位置、尺寸及材料，是施工的第一步依據。

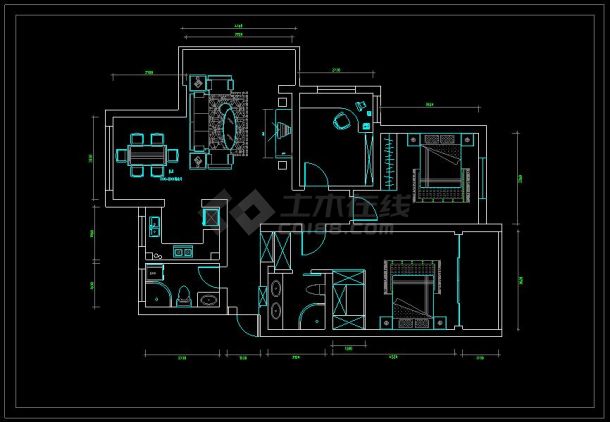

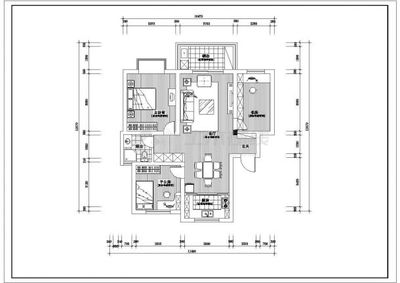

- 平面布置圖：
- 這是整套圖紙的靈魂，展示了空間規劃的全貌。圖上需明確所有功能區域（客廳、臥室、廚房、衛生間等）的劃分，以及家具、潔具、電器等設施的擺放位置、尺寸和動線關系。
- 地面鋪裝圖與天花布置圖：
- 地面鋪裝圖：詳細標注各房間地面所用材料的種類（如瓷磚、木地板）、規格、鋪貼方式和起鋪點，同時標明地面標高、找坡方向（尤其衛生間）及過門石等節點。

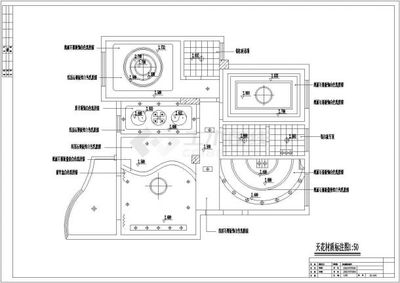

- 天花布置圖：反映吊頂?shù)脑煨汀⒊叽纭烁撸约盁艟撸ㄖ鳠簟⑼矡簟魩У龋⒖照{(diào)風口、窗簾盒、檢修口的具體位置。需與電路圖密切配合。
- 立面圖：
- 針對每個需要裝飾的墻面（通常四個立面均需繪制），詳細表達墻面造型、裝飾材料、固定家具（如衣柜、電視柜）、開關插座、門窗套線等的正投影尺寸與樣式。這是木工、油工施工的直接依據。
- 節點大樣圖：
- 對關鍵且復雜的構造部位進行放大詳盡的繪制，如吊頂轉角、背景墻造型、收口處理、門窗套節點、定制家具內部結構等。圖中需明確材料層次、工藝做法、尺寸及收邊方式，是保證施工精細度的關鍵。
- 水電點位圖：
- 包括強弱電系統圖與給排水點位圖。需在平面圖上精確標示所有開關、插座、網絡接口、燈具控制回路的位置與高度，以及給水點、排水口、地漏的位置。此圖關乎居住使用的安全性與便利性，至關重要。
二、 CAD施工圖的繪制核心要點與規范
- 精確性與一致性：所有尺寸必須準確無誤，與現場實際吻合。圖框、比例、線型、標注樣式、圖層管理應全程統一規范，確保圖紙清晰、專業。
- 標準化與完整性：使用行業通用的圖例和符號。圖紙應包含必要的文字說明（如材料標注、施工工藝要求）、標題欄、圖例表和比例尺。各圖紙之間必須相互對應，避免矛盾。
- 深度與可實施性：圖紙深度應滿足施工要求，尤其是節點大樣圖，需達到工人能“按圖施工”的程度，減少現場猜測和錯誤。
三、 CAD施工圖在裝修工程中的核心價值
- 精準溝通，固化設計：將設計師與業主溝通確認的方案，轉化為標準化的工程技術語言，避免后續理解偏差和糾紛。
- 指導施工，控制質量：為項目經理、各工種工人（水電、木、瓦、油）提供明確的作業指導書，是工程質量和工藝標準的直接保障。
- 預算與材料核算的基礎：工程量的計算、主材與輔料的采購清單，主要依據CAD圖紙進行統計，是實現成本控制的前提。
- 項目管理的依據：是施工進度安排、各工種銜接、竣工驗收比對的核心文件。
****
一套優秀的住宅室內裝飾裝修CAD施工設計圖紙，是理性與藝術的結合，是設計創意安全落地的技術保障。對于業主而言，它是明晰消費、監督工程的工具；對于施工方而言，它是高效作業、確保工藝的指南。在裝修伊始，重視并審核一套詳盡、規范的CAD施工圖紙，無疑是整個工程順利、圓滿完成的堅實第一步。
